1、產品介紹及工作原理
粘滯阻尼墻（VDW）最早是日本學者M(jìn)iyazaki于1986年提出來,由Sumitono Contruction公司研制成功的一種可作為墻體安裝在結構層間的阻尼系統。
粘滯阻尼墻（VDW）是一種由鋼板在封閉的高粘度阻尼液（烴類高分子聚合物）中運動，使阻尼液產生剪切變形而產生黏滯阻尼力的阻尼器。粘滯阻尼墻所使用的填充材料不易老化，且基本上不與空氣接觸，在正常的使用期間內性能幾乎沒有變化。粘滯阻尼墻有單鋼板型和雙鋼板型兩種，屬于速度相關型阻尼器。

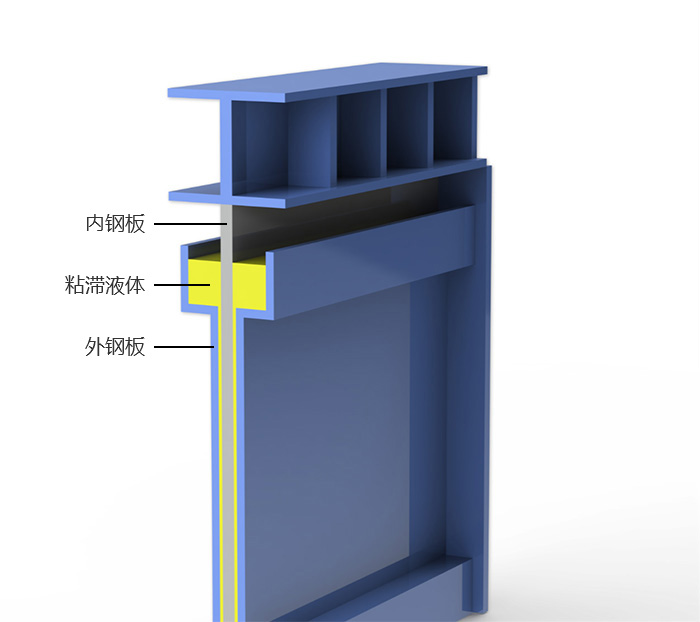

圖1：黏滯阻尼墻（VDW） 結構示意圖
2、產品特點
A：內置液體，本身沒有可計算的剛度，不影響加阻尼器前結構的周期和振型；
B：滯回曲線呈橢圓形，保證了結構上的阻尼器在最大位移狀態下受力為零，最大受力情況下位移為零；
C：既可以降低地震反應種的結構受力也可以降低反應位移；
D：可以在地震和大風荷載下重復使用；
E：耐候性好。
3、減震原理
內鋼板固定在上層樓面，兩塊外鋼板固定在下層樓面，當結構受到風或地震作用時，上下樓面的運動速度不同，導致內鋼板和外鋼板產生相對速度。內外鋼板之間的速度梯度使黏滯材料產生阻尼，從而使結構的阻尼增大，降低結構的動力反應。
圖2：黏滯阻尼墻（VDW） 減震原理示意圖
4、標準產品
| 序號 |
最大阻尼力（KN） |
阻尼系數C（KN/(mm/s)a） |
阻尼指數 |
|
1 |
300 |
41 |
0.4 |
|
2 |
500 |
69 |
|
|
3 |
700 |
97 |
|
|
4 |
900 |
125 |
|
|
5 |
1200 |
166 |
|
|
6 |
1500 |
208 |
